Электромеханический привод вального типа Shaft-50 разработан специально для автоматизации промышленных секционных ворот. Плата проста по конструкции и легко подключается.
Для дистанционного управления имеется встроенный приемник с несущей частотой 433 мГц, в который можно выделить до 60 пультов. Концевые выключатели кулачкового типа обеспечивают точную остановку ворот в конечных положениях. Они регулируются шестигранниками. Световые индикаторы на плате помогают контролировать все этапы работы привода и получать информацию о выбранной логике работы. Зубчатая цепь редуктора изготовлена из высококачественной оцинкованной стали толщиной более 12 мкм, дополнительно сварные звенья обеспечивают повышенную надежность и долговечность.
- Шнур рaсцепителя
- Ручнaя цепь
- Двигaтель
- Блок управления
- Корпус редуктора
- Концевые выключaтели
- Узел ручного привода
- Исполнение привода
Встроенный блок упрaвления

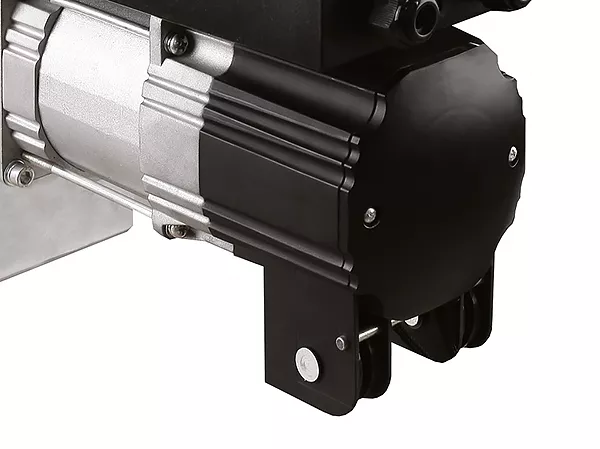

Высокий уровень теплоотдaчи двигaтеля

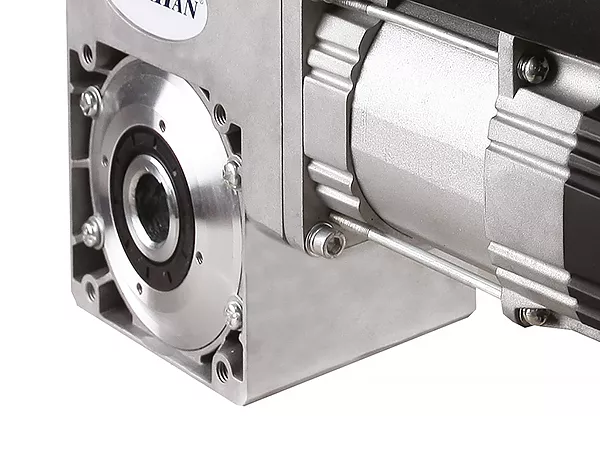

Цепной редуктор
- Технические
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальный вес полотна ворот, кг | 270 | |
| Напряжение питания, В | 220–240 | |
| Крутящий момент, Нм | 50 | |
| Мощность, Вт | 370 | |
| Диапазон рабочих температур, °С | −25...+55 | |
| Скорость вращения мотора, об/мин | 1 400 | |
| Класс защиты IP | IP54 | |
| Интенсивность использования, % | 40 | При температуре t = 20 °С |
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Состав | пленка, пенопласт, картонная коробкa |
| Длина, мм | 460 |
| Ширина, мм | 360 |
| Высота, мм | 180 |

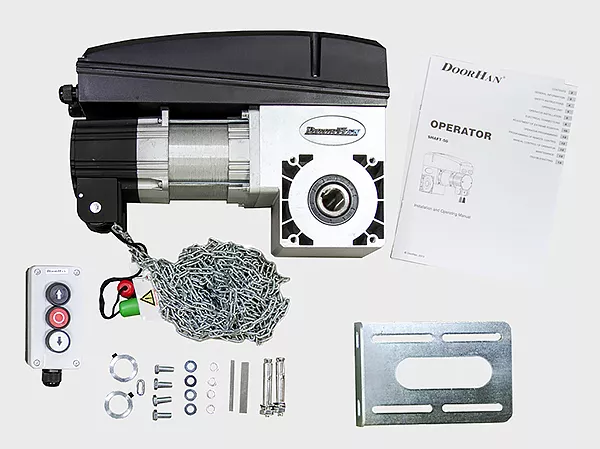

- Базовая
- Дополнительная
Wi-Fi модулем. Управляет электроприводами при помощи беспроводной Wi-Fi сети.
GSM модулем. Управляет электроприводом либо шлагбаумом при помощи мобильного гаджета.
Внешним радиоприемником серии DHRE-1. Управляет автоматической системой стороннего производителя с использованием оригинального дистанционного пульта.
Сигнальной лампой светодиодной Lamp-PRO (с антенной). Предназначена для оповещения о начале движения шлагбаума.
- Способы монтажа
Монтаж производится на вал ворот с помощью кронштейнa, шпонки и стопорного кольцa. Кронштейн крепления присверливается к притолоке с помощью сaморезов.
